  杉という木材の建築構造への技術利用/第48回
文/写真 田原 賢
  N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編7


*第42回 N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編1

*第43回 N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編2

*第44回 N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編3

*第45回 N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編4

*第46回 N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編5

*第47回 N値計算法の中の『L』の原理となった柱カウンターウェイト検証実験 後編6


  3.実験結果

  3−2.実験結果

  3−2−3 カウンターウェイトのモデル化

  浮き上がり範囲をモデル化し、カウンターウェイト値を計算したものがCW1、CW2であるが、これは、全体的にデータが正確に計測されていると思われるNo.3試験体の押し載荷時のデータから、カウンターウェイト値と浮き上がり範囲を関係づける規則を見いだし、モデル化を行った。

  (1)モデルCW1
  No.3試験体の浮き上がり範囲から、梁の浮き上がりによる影響範囲を、
   直交壁金物なしの場合・・・梁から2.4(m)まで
   直交壁金物ありの場合・・・梁から1.8(m)まで
として、1つの梁に1カ所の柱の突き上げがある場合は三角形分布、2カ所に突き上げがある場合は長方形分布として、浮き上がり範囲を仮定して計算を行った。(図31〜38参照)

  (2)モデルCW2
  耐力壁線を基準に、耐力壁線間を等分割した浮き上がり範囲を考えた。(図39参照)
1つの梁に1カ所のみ柱の突き上げがある場合は、その1/2として計算した。

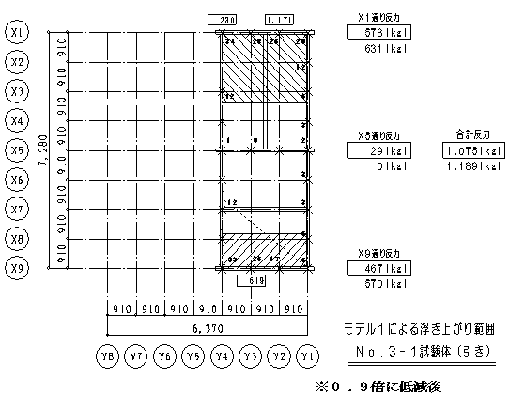

  ●モデル1による浮き上がり範囲(No.3−1)


  図37


  図38

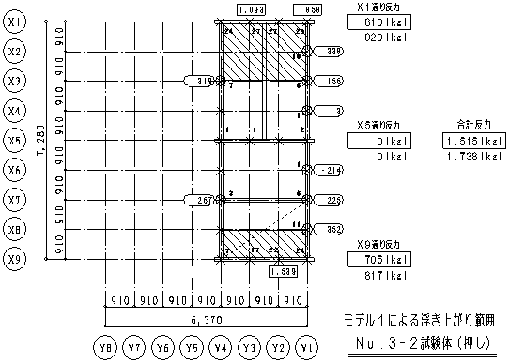

  ●モデル1による浮き上がり範囲(No.3−2)


  図39


  図40

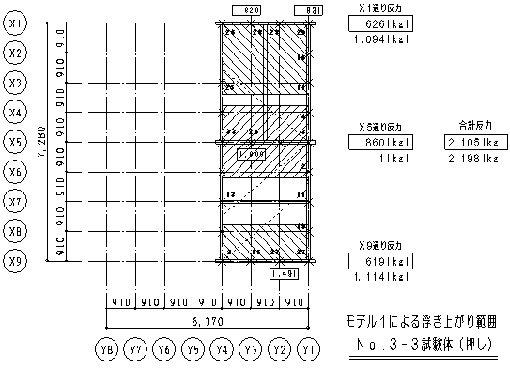

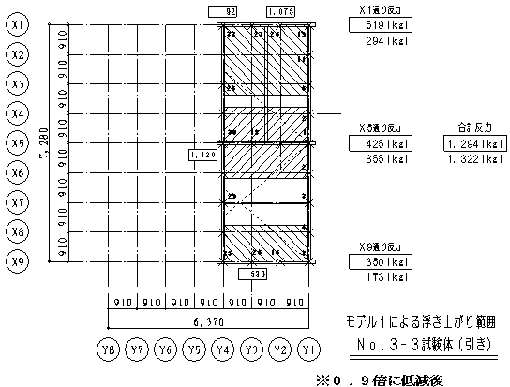

  ●モデル1による浮き上がり範囲(No.3−3)


  図41


  図42

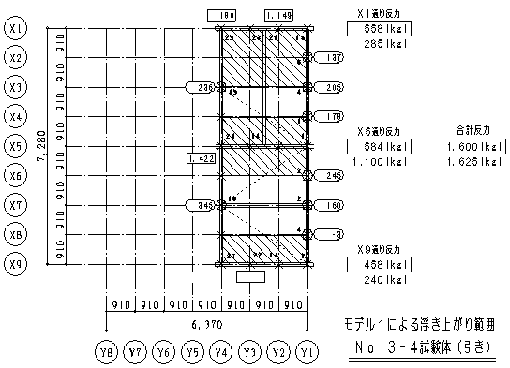

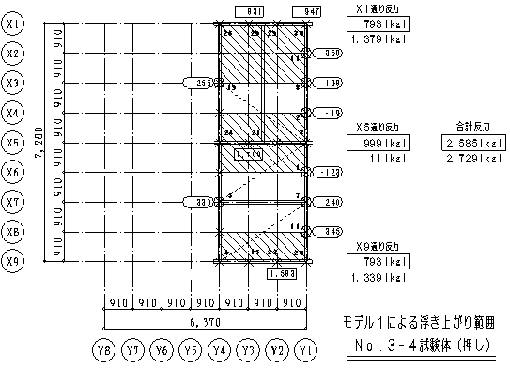

  ●モデル1による浮き上がり範囲(No.3−4)


  図43


  図44

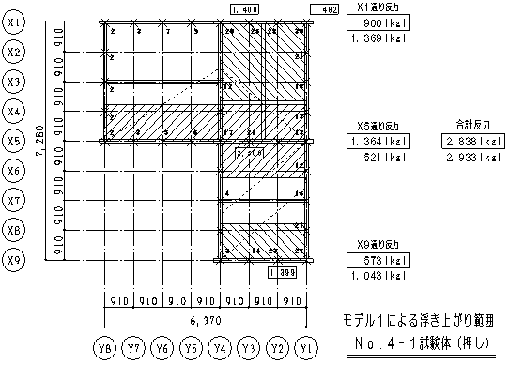

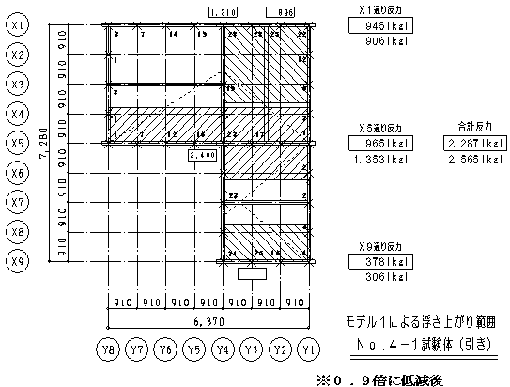

  ●モデル1による浮き上がり範囲(No.4−1)


  図45


  図46

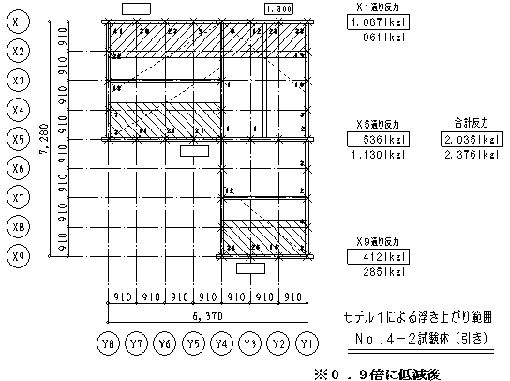

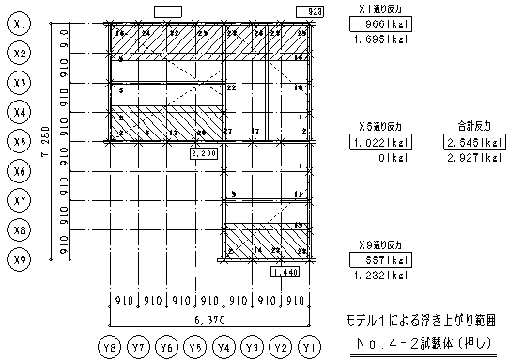

  ●モデル1による浮き上がり範囲(No.4−2)


  図47


  図48

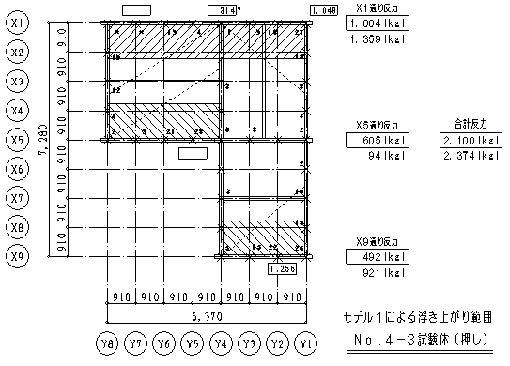

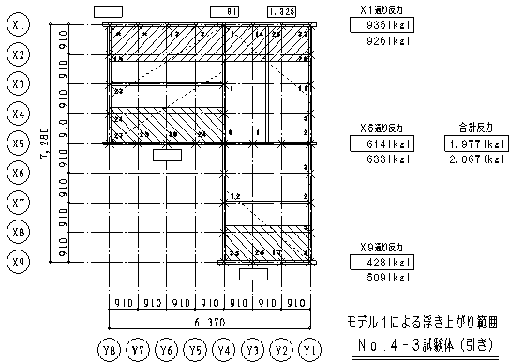

  ●モデル1による浮き上がり範囲(No.4−3)


  図49


  図50

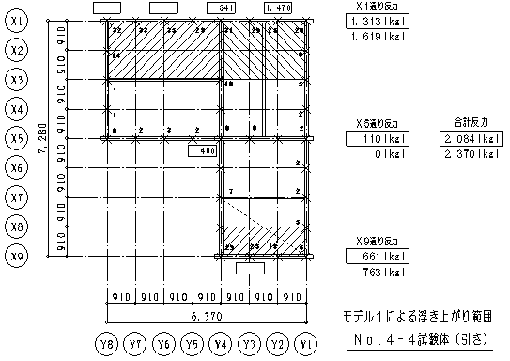

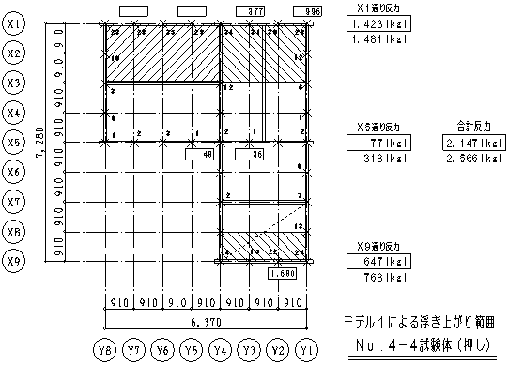

  ●モデル1による浮き上がり範囲(No.4−4)


  図51


  図52



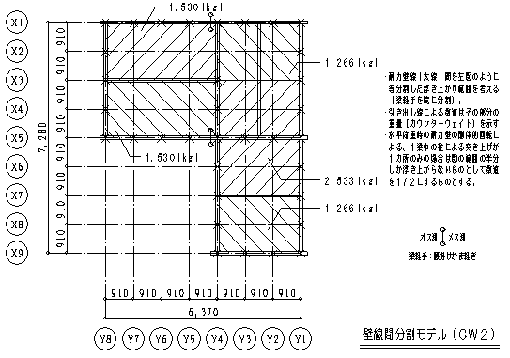

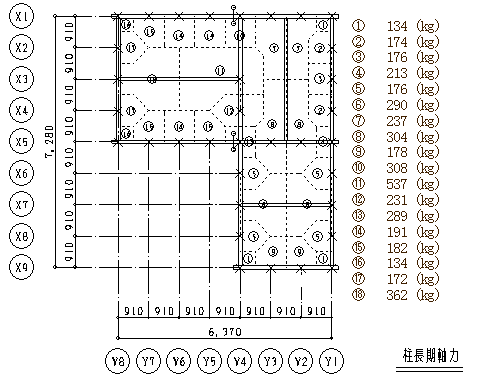

  ●モデル2・長期鉛直荷重


  図53


  図54
